Tipo 6VCS vetroepoxy PCB
Nuovo commutatore con settori in FR-4 e piste dorate.
Questo componente completa la gamma del modello 6V, offrendo 24 posizioni con scatto a 15° e contatti cortocircuitanti con terminali a saldare. È particolarmente indicato per l’ambito audio professionale, dove è necessario garantire un contatto cortocircuitante affidabile su tutte le posizioni.
Il commutatore adotta un nuovo tipo di terminale dorato, con dimensioni differenti rispetto allo standard del 6VCS. Il file con l’impronta (footprint) è disponibile per il download in formato DXF.
Sistema di contatto a spazzola strisciante.
Fermo mobile.
Contatti solo cortocircuitanti.
Commutazioni:
- 1 via 24 posizioni, per settore
- 2 vie 12 posizioni, per settore
- max 4 settori, verranno aggiunti settori standard all’ultimo con terminali
Angolo di scatto 15°.
Coppia di scatto: 1,5 oppure 2Kgcm (altri valori a richiesta).
Versione HV (a richiesta) con alberino in materiale isolante, poliestere/vetro (massimo 4 settori)..
Versione STAGNA prevede un anello (O-Ring) di tenuta sull’alberino, nell’interno della bussola filettata ed una rondella in gomma nitrilica da montare retroquadro.

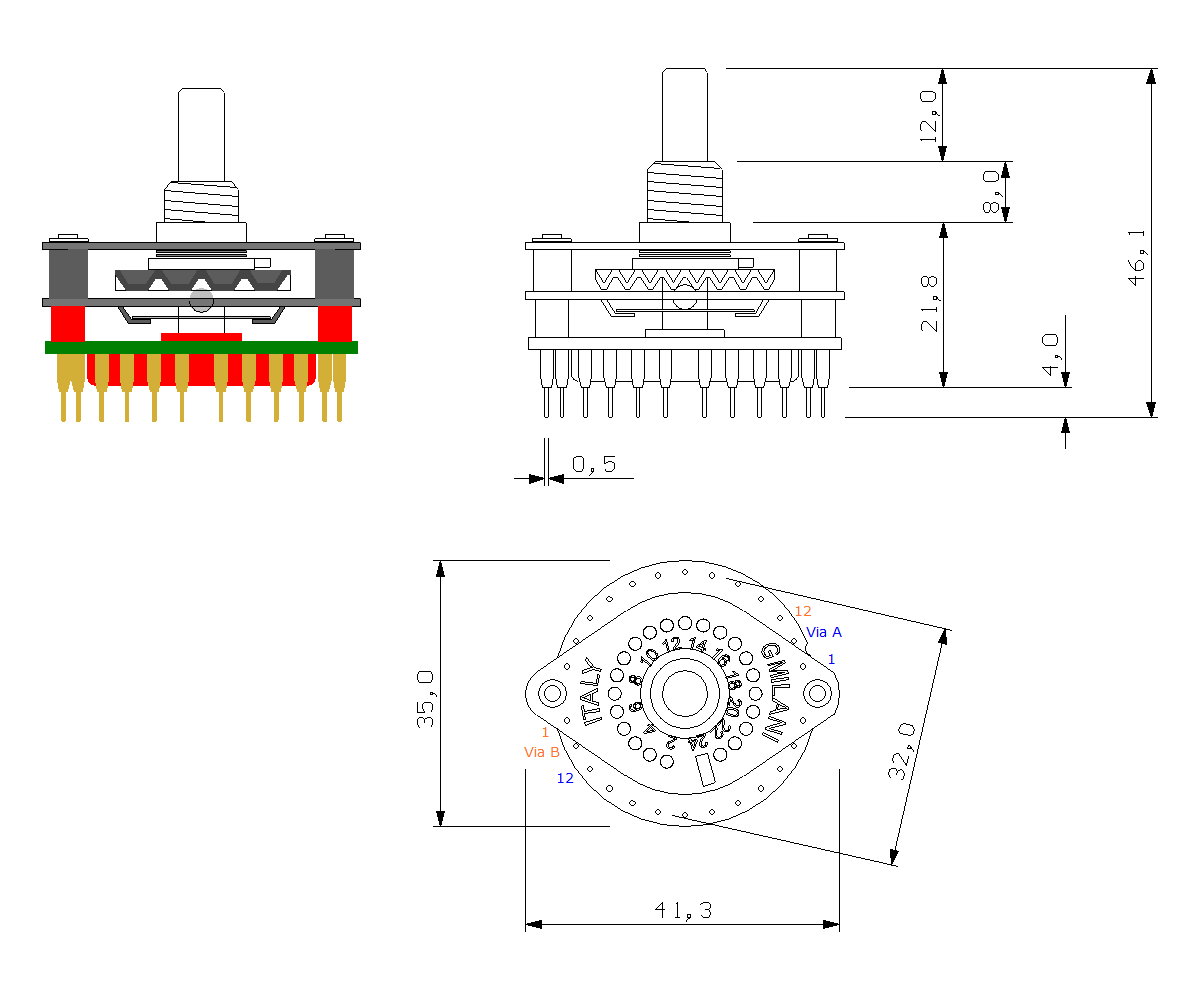

Alla quota 27,4 mm, aggiungere 8,5 mm per ogni settore in più.
| Portata in commutazione: |
200mA 250Vac / 400mA 30Vdc (con carico resistivo) |
| Resistenza di contatto: |
<12mohm (più la resistenza delle piste) |
| Isolamento tra contatti e massa: | 1300Vac 20×109ohm |
| Durata: | >120.000 commutazioni (con portata = 0,1 del valore massimo) |
