Carichi motore supportati: 400 V fino a 4 kW – 5 HP 230 V fino a 3 kW – 4 HP
Comando elettrovalvola gasolio: da 10A, contatti puliti NO per accensione ritardata di 3 secondi
Ingressi comando: 4 pressostati in bassa tensione, includono funzione di sicurezza (mancanza acqua disattiva immediatamente elettrovalvola gasolio)
Ingresso bassa tensione: necessario per il funzionamento della scheda; può essere utilizzato anche per spegnere completamente la parte elettronica tramite un interruttore esterno
Connessioni elettriche: Faston 6,3 mm
Caratteristiche meccaniche: Ingombro (L × P × H): 85 × 68 × 47 mm, Peso: 450 g
Uscita motore pompa: comandata internamente da 3 relè da 16A ciascuno
Protezione: Scheda elettronica affogata in resina epossidica contro polvere e umidità

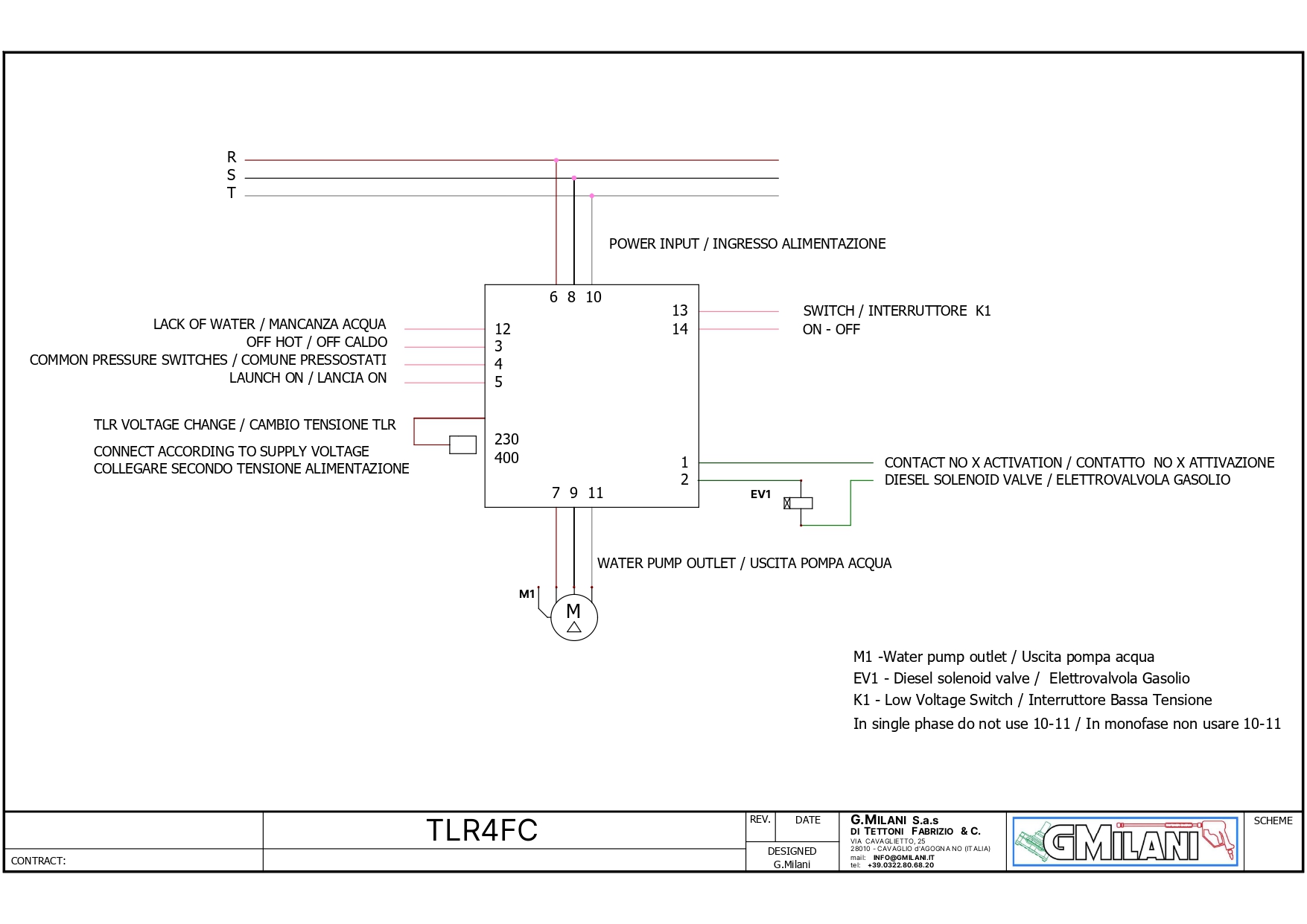

Il prodotto è stato ideato per la gestione e il controllo di idropulitrici dotate di caldaia per il riscaldamento dell’acqua calda.
La principale funzione, denominata TOTALSTOP, gestisce lo spegnimento e l’accensione del motore pompa interrompendo tutte le fasi, con una tempistica standard di 13 secondi.
L’apparecchiatura è dotata di un relais interno con contatti puliti NO, utilizzato generalmente per l’accensione ritardata di 3 secondi dell’elettrovalvola gasolio.
L’ingresso in bassa tensione deve essere collegato o cortocircuitato per permettere il funzionamento della scheda. Può essere utilizzato in serie a un interruttore esterno per spegnere completamente la parte elettronica della scheda.

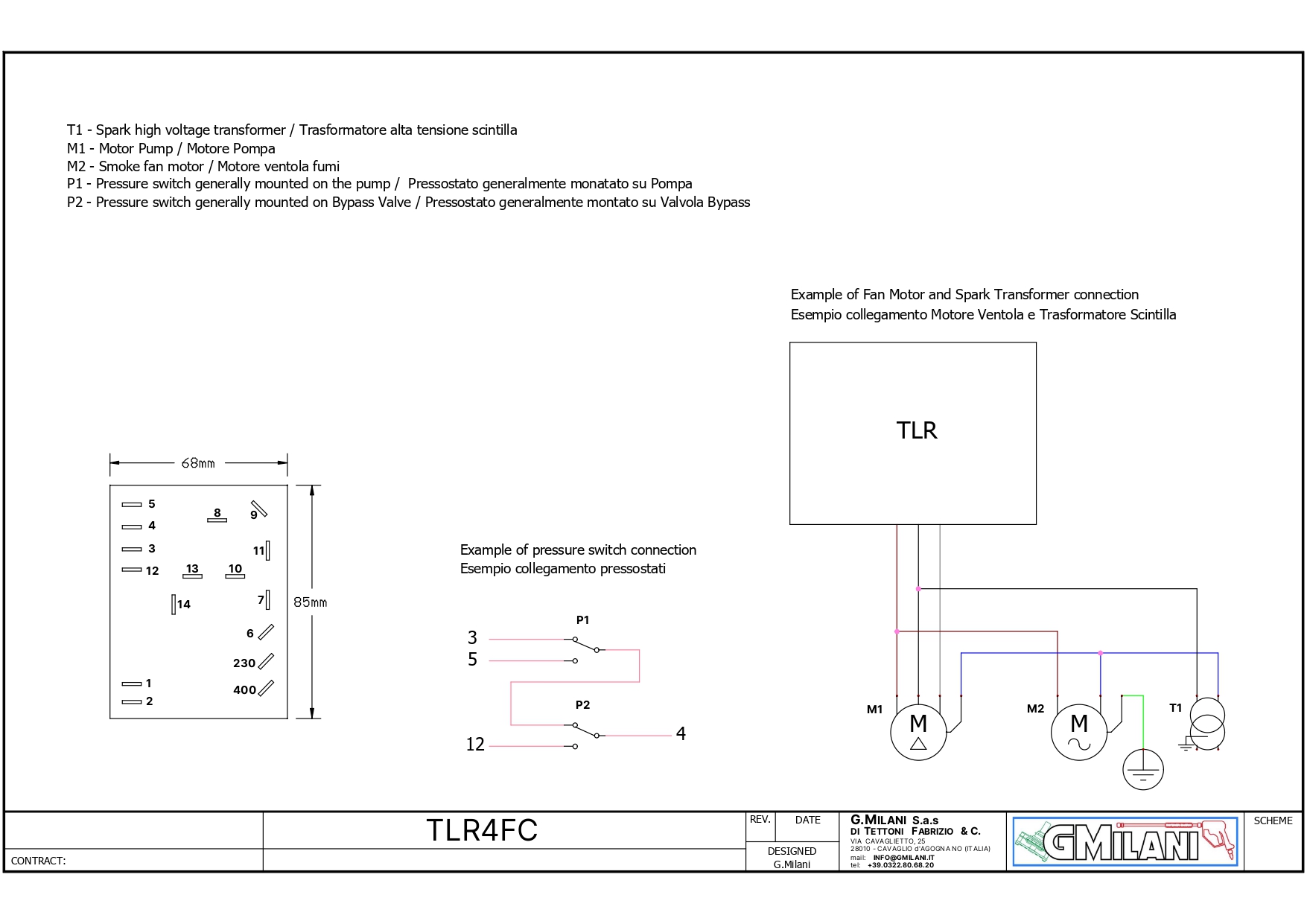

I 4 ingressi pressostati permettono anche la funzione di sicurezza sul controllo: in caso di mancanza acqua, l’elettrovalvola gasolio viene immediatamente disattivata.
