Caratteristiche:

  • Alimentazione compresa tra: 90 e 520Vac 50/60Hz
  • Per motori trifase fino a 7,5Kw – 10Hp
  • Per motori monofase fino a 5,5Kw – 7,5Hp
  • Gestito da microprocessore
  • On-Off generale in bassa tensione
  • On-Off attivazione caldo
  • Controllo ventola fumi temporizzata
  • Controllo E.V Gasolio temporizzato
  • Controllo Scintilla indipendente temporizzato
  • Uscita Anticalcare temporizzata
  • Controllo Fotocellula
  • Ingresso Termostato
  • Ingresso galleggiante gasolio
  • Ingresso galleggiante detergente
  • 4 uscite per Spie led segnalazione
  • Ingresso pressostati in bassa tensione
  • Controllo termica motore con avviso intervento
  • Connessioni su potenza tramite Faston 6,3mm

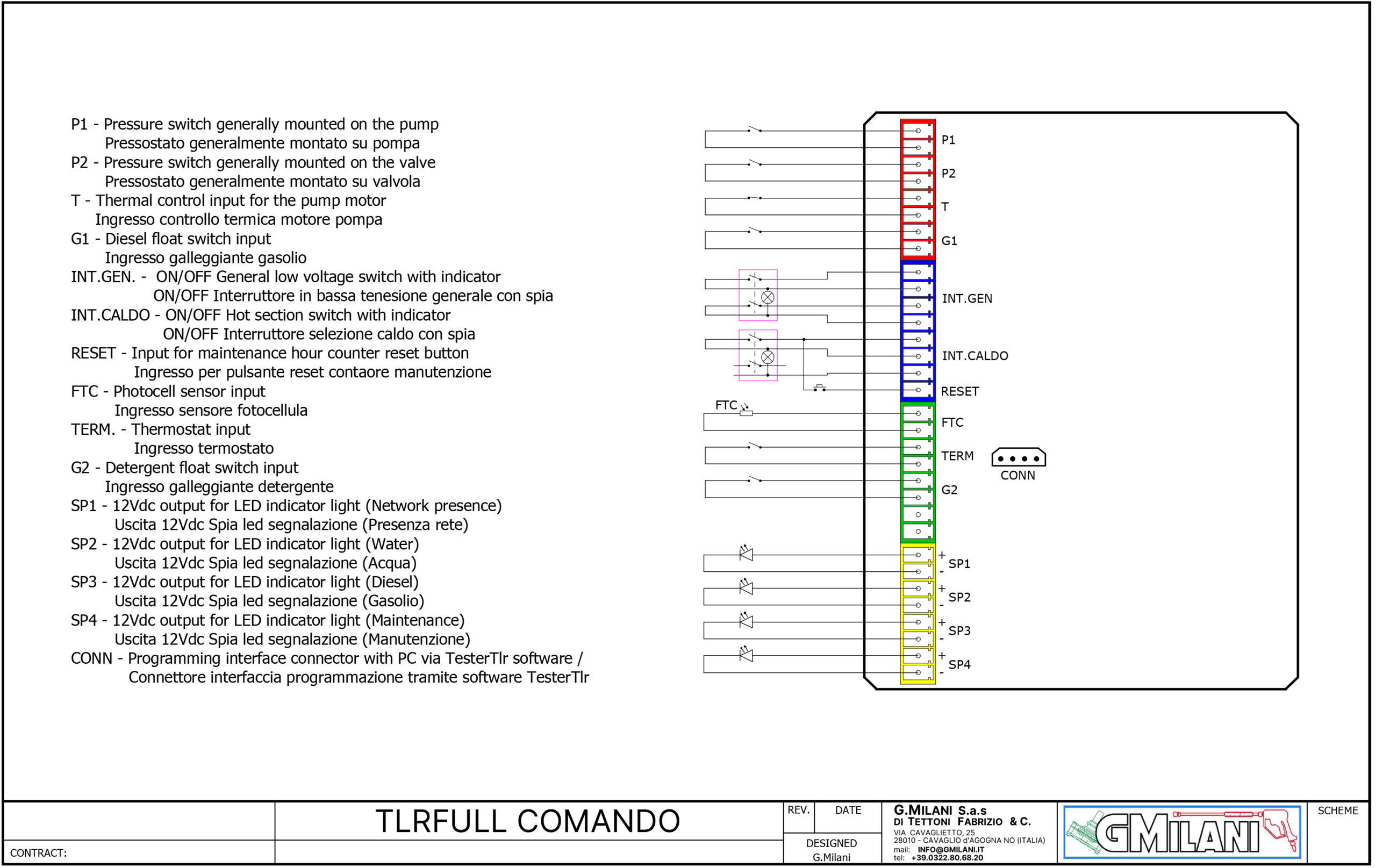

  • Connessioni controlli su morsetti innesto Phoenix
  • Connettore per interfaccia con PC
  • Misure ingombro: 130 x 100 x 50 (L x L x H)
  • Peso: 700g
Scarica contenuto TLRFULL in PDF
Download TLRFULL - PDF in English

Descrizione Funzionalità

Il TLRFULL è la nuova scheda elettronica progettata per gestire e controllare in modo completo le idropulitrici ad acqua calda. Tutto è gestito da un microprocessore, che permette una configurazione facile e personabilizzabile tramite software TesterTLR, compatibile con PC Windows.

Funzioni principali:
Configurazione personalizzata: il costruttore può regolare tempistiche, abilitare/disabilitare funzioni e consultare i contaore (totali e parziali) direttamente dal software.
Tracciabilità: ogni scheda viene programmata con un numero seriale univoco, visibile attraverso il software, per garantire la tracciabilità di ogni apparecchiatura.
Gestione intelligente della scintilla: l’accensione della scintilla avviene solo quando serve, e si spegne al rilevamento della fiamma. Questo aumenta la durata dell’accenditore.
Alimentazione universale: la scheda si alimenta con tensioni da 90 a 520 Vac (50/60 Hz), senza bisogno di regolazioni. Rileva automaticamente la tensione e si adatta.
Contaore avanzato: registra le ore di lavoro sia a caldo che a freddo, e il numero di interventi della protezione termica per surriscaldamento. Include un contatore parziale che segnala quando è necessaria la manutenzione. È possibile decidere se far proseguire il normale lavoro alla macchina o bloccarla dopo aver superato una soglia di tempo preimpostata.
Reset contaore: tramite un apposito pulsante (attivabile/disattivabile da software), l’operatore può azzerare il contaore parziale dopo aver effettuato la manutenzione.

Sicurezze integrate:

  • Protezione termica motore: se interviene la pastiglia termica (sul motore pompa), la scheda spegne la macchina e segnala l’anomalia. Rileva anche quando la temperatura rientra nei parametri normali, permettendo la ripresa del lavoro.
  • Controllo fotocellula: garantisce la sicurezza dell’operatore e della macchina. Qualunque tentativo di manomissione, guasto o rottura della fotocellula viene rilevato, bloccando la parte a caldo. Solo il costruttore può escludere questa protezione tramite software.

Personalizzazione tramite TesterTLR:
Grazie al connettore dedicato, è possibile:

  • Personalizzare le tempistiche e le soglie di sicurezza.
  • Invertire o disattivare il controllo degli ingressi.
  • Visualizzare il numero di serie per la tracciabilità.

Funzioni configurabili:

  • Tempo di attivazione TotalStop all’accensione e al rilascio della lancia.
  • Blocco per tempo massimo di funzionamento continuo della pompa.
  • Blocco per inattività (stand-by).
  • Controllo microperdite (false partenze), impostandone il numero, la durata minima per il riconoscimento e la tempistica entro la quale devono verificarsi per attivarne l’intervento di allarme.
  • Rilevamento mancanza acqua,
  • Rilevamento mancanza fiamma
  • Rilevamento mancanza gasolio.
  • Tempistica spegnimento ventola fumi.
  • Avviso manutenzione ordinaria
  • Blocco per mancata manutenzione
  • Attivazione anticalcare ad intervalli regolari (conteggio solo quando la pompa è attiva).

Caratteristiche hardware:

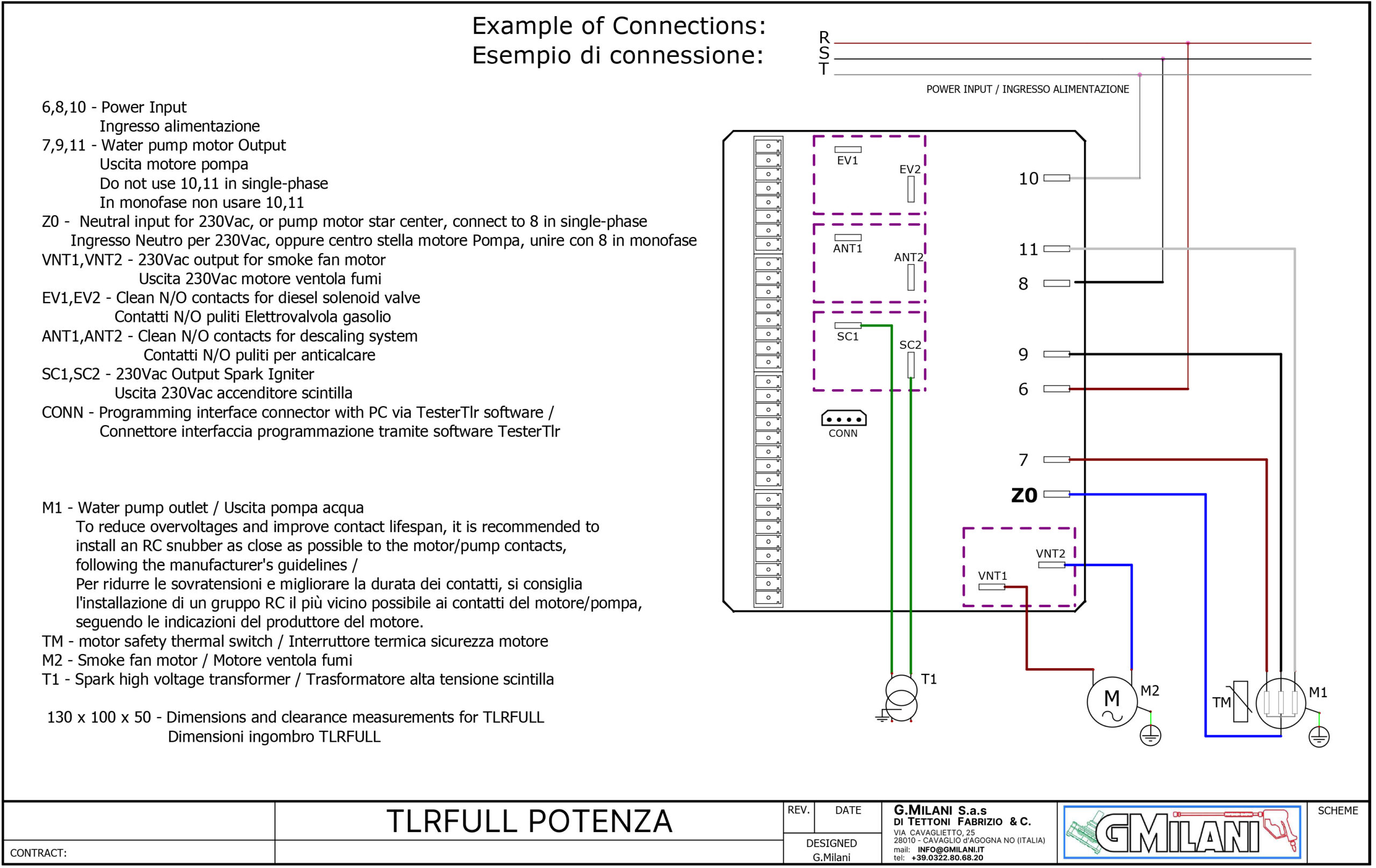

  • Potenza su connettori faston da 6,3 mm.
  • Controllo e comando su morsetti ad innesto Phoenix.
  • Uscite:
    • Motore pompa: 3 relè da 40A ciascuno.
    • Motore ventola: 1 relè da 8+8A (interrompe le 2 fasi).
    • Scintilla: 1 relè da 10A.
    • Elettrovalvola gasolio: 1 relè da 10A.
    • Anticalcare: 1 relè da 10A.
  • 4 Uscite indipendenti per spie a led 12Vdc
  • Protezione: Scheda resinata in epossidica contro polvere e umidità.

DESCRIZIONE SEGLAZIONE ALLARMI:

SPIA 1 – Rete:

  • OFF: assenza tensione apparecchiatura
  • ON: presenza rete
  • Lampeggio (0,5s ON / 0,5s OFF): intervento termica
  • Lampeggio (2s ON / 0,5s OFF): ritorno a temperatura normale

SPIA 2 – Acqua:

  • OFF: funzionamento normale
  • ON: mancanza acqua
  • Lampeggio (0,5s ON / 0,5s OFF): false partenze
  • 2 lampeggi (pausa 1s): tempo massimo pompa
  • 3 lampeggi (pausa 1s): tempo massimo stand-by
  • 5 lampeggi (pausa 1s): mancanza detergente

SPIA 3 – Gasolio:

  • OFF: funzionamento normale
  • ON: mancanza gasolio
  • Lampeggio (0,5s ON / 0,5s OFF): mancanza fiamma
  • 6 lampeggi (pausa 1s): errore sensore fiamma

SPIA 4 – Manutenzione:

  • OFF: funzionamento normale
  • ON: manutenzione macchina

Lampeggio (0,5s ON / 0,5s OFF) simultaneo di tutte e 4 le SPIE: blocco macchina per mancata manutenzione macchina
